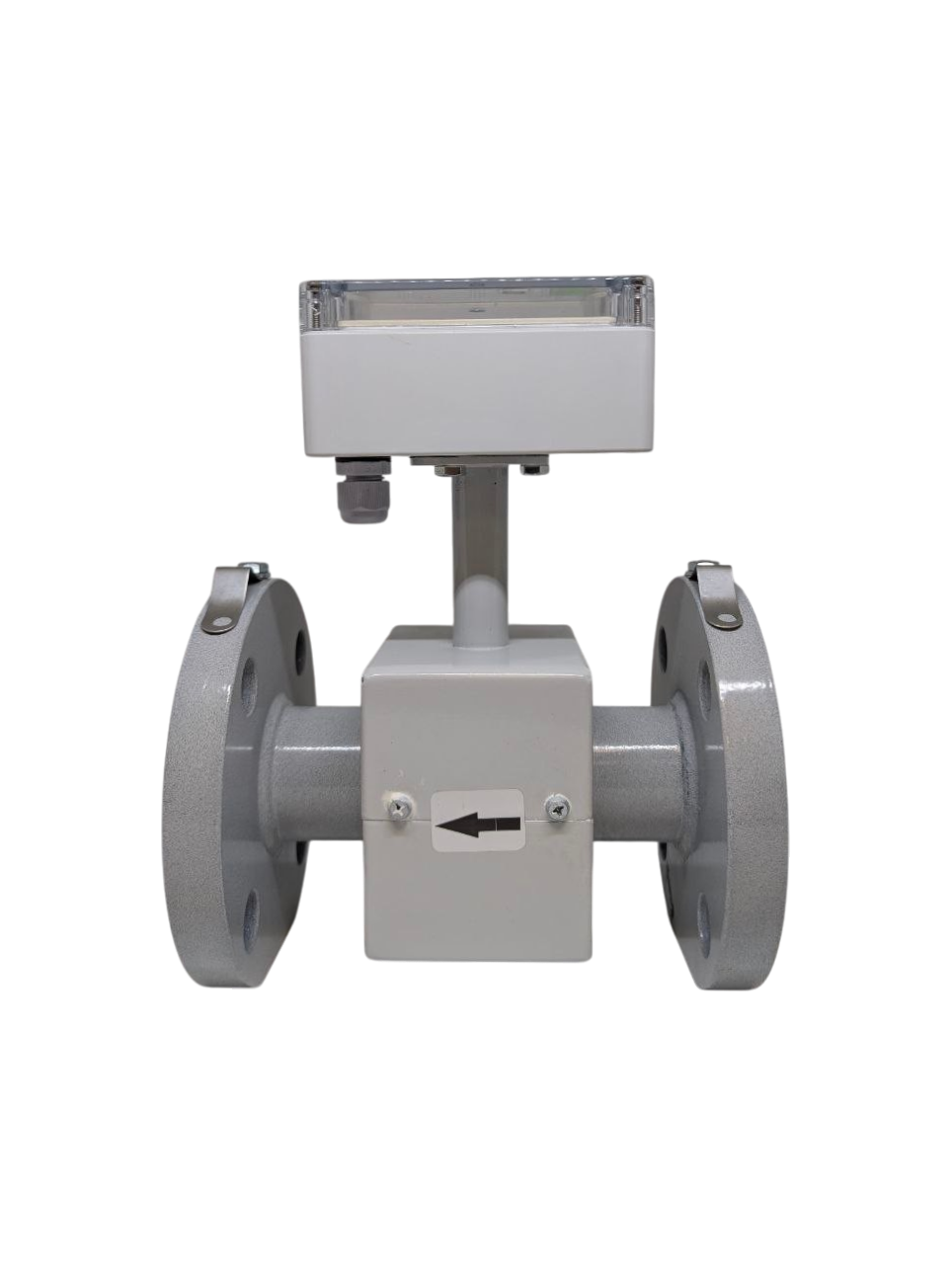

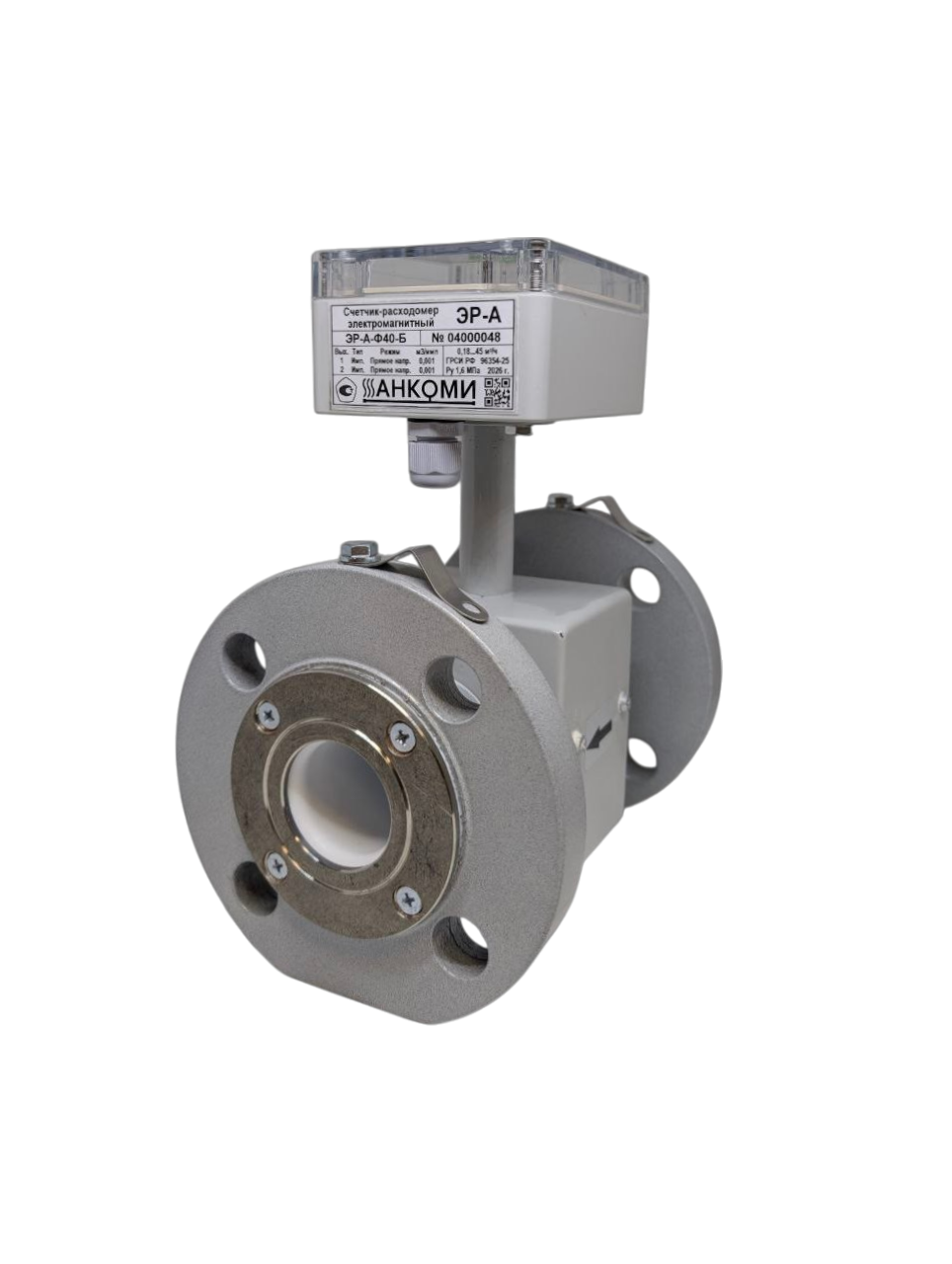

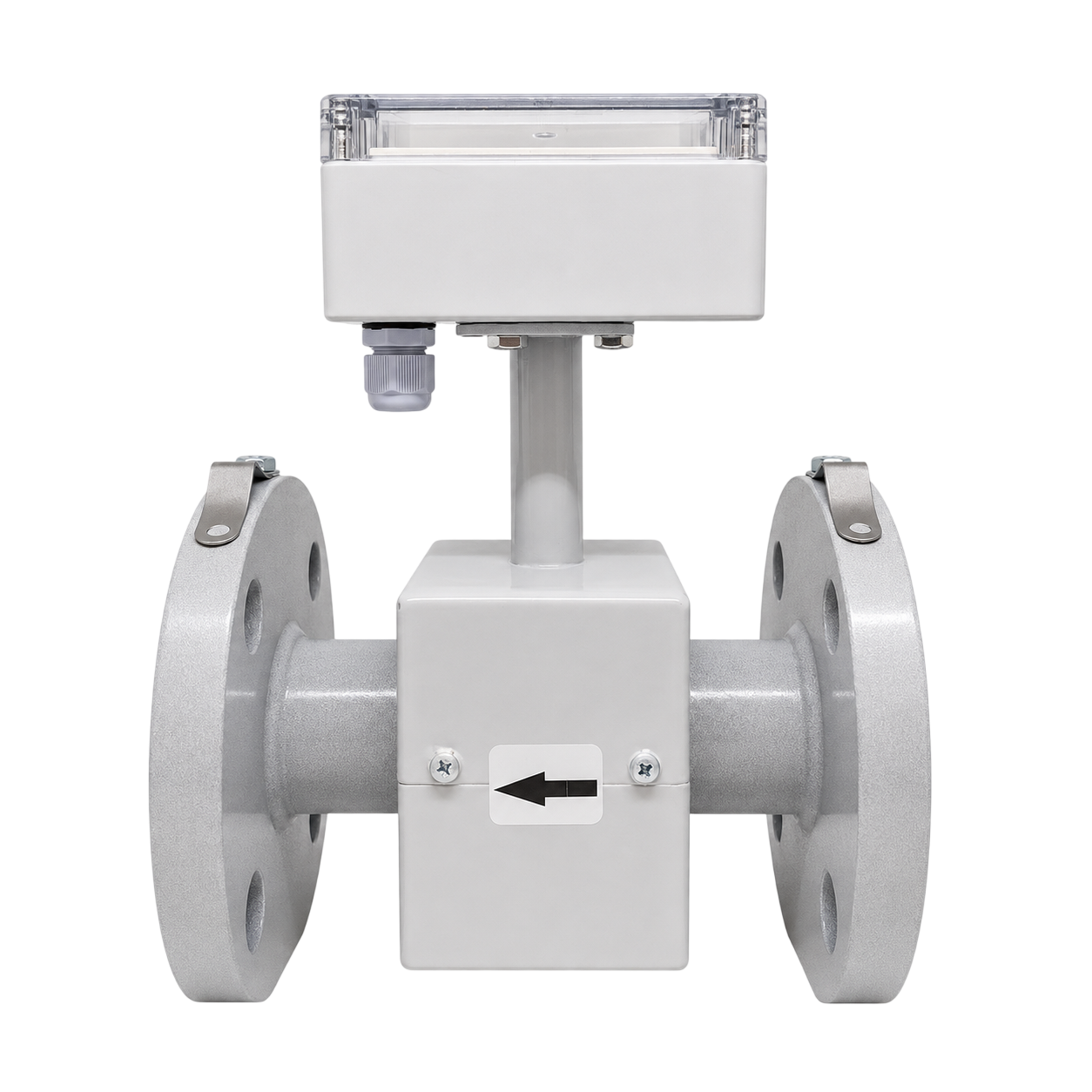

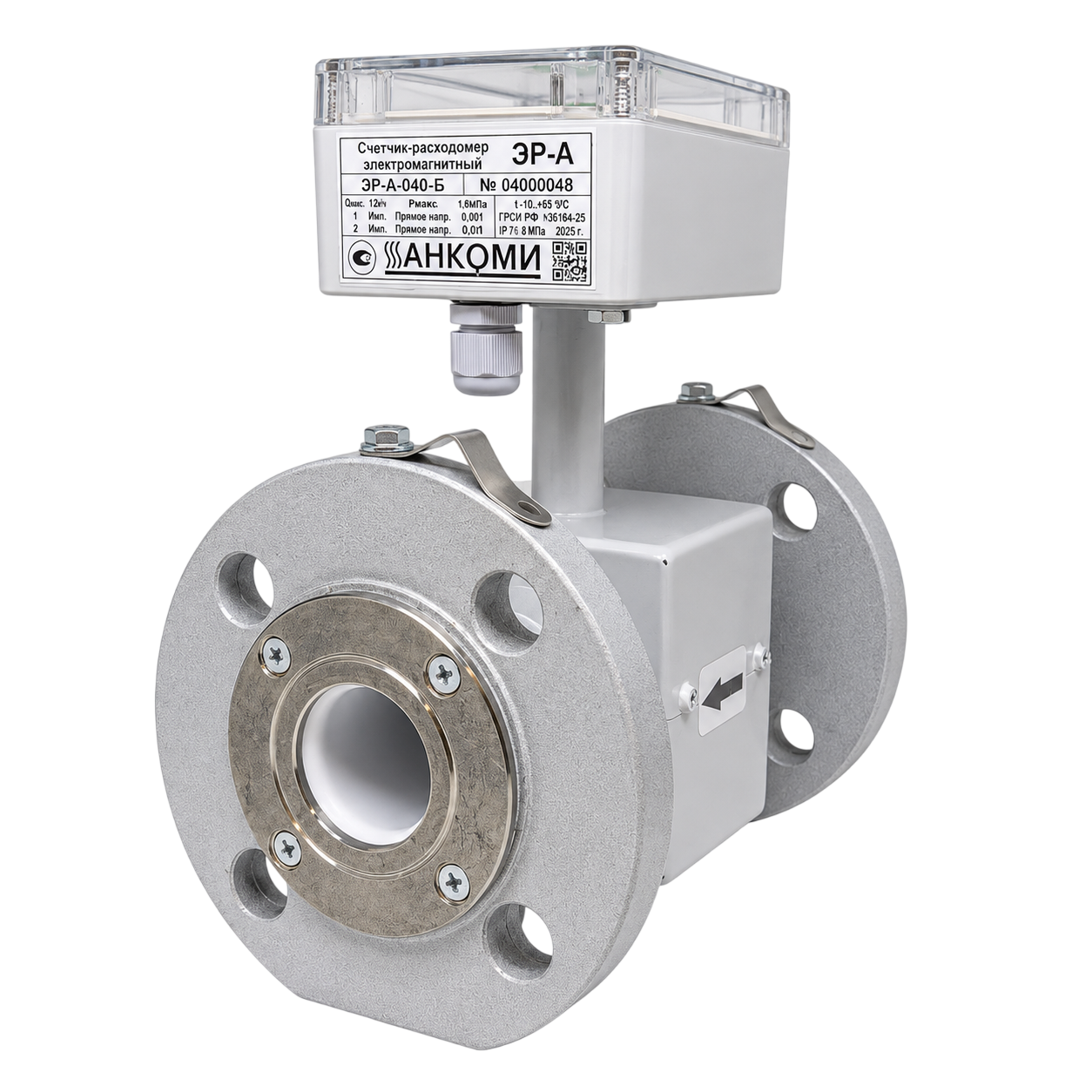

Описание

ЭР-А предназначен для измерений объема и расхода холодной/горячей воды, а также других жидкостей с удельной электропроводностью не менее 10⁻³ См/м. Преобразует измеряемые параметры в выходные сигналы и применяется в узлах учета и системах управления технологическими процессами.

Принцип работы

Основан на законе Фарадея: при движении проводящей жидкости через магнитное поле возникает ЭДС, пропорциональная скорости потока, а при постоянном сечении — объемному расходу.

Область применения

Измерение расхода и учет потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.

Особенности

ЭР-А преобразуют:

объем прошедшей жидкости — в количество импульсов (импульсный выход);
расход — в последовательность импульсов (частотный выход);
наличие события — в логическую «1».

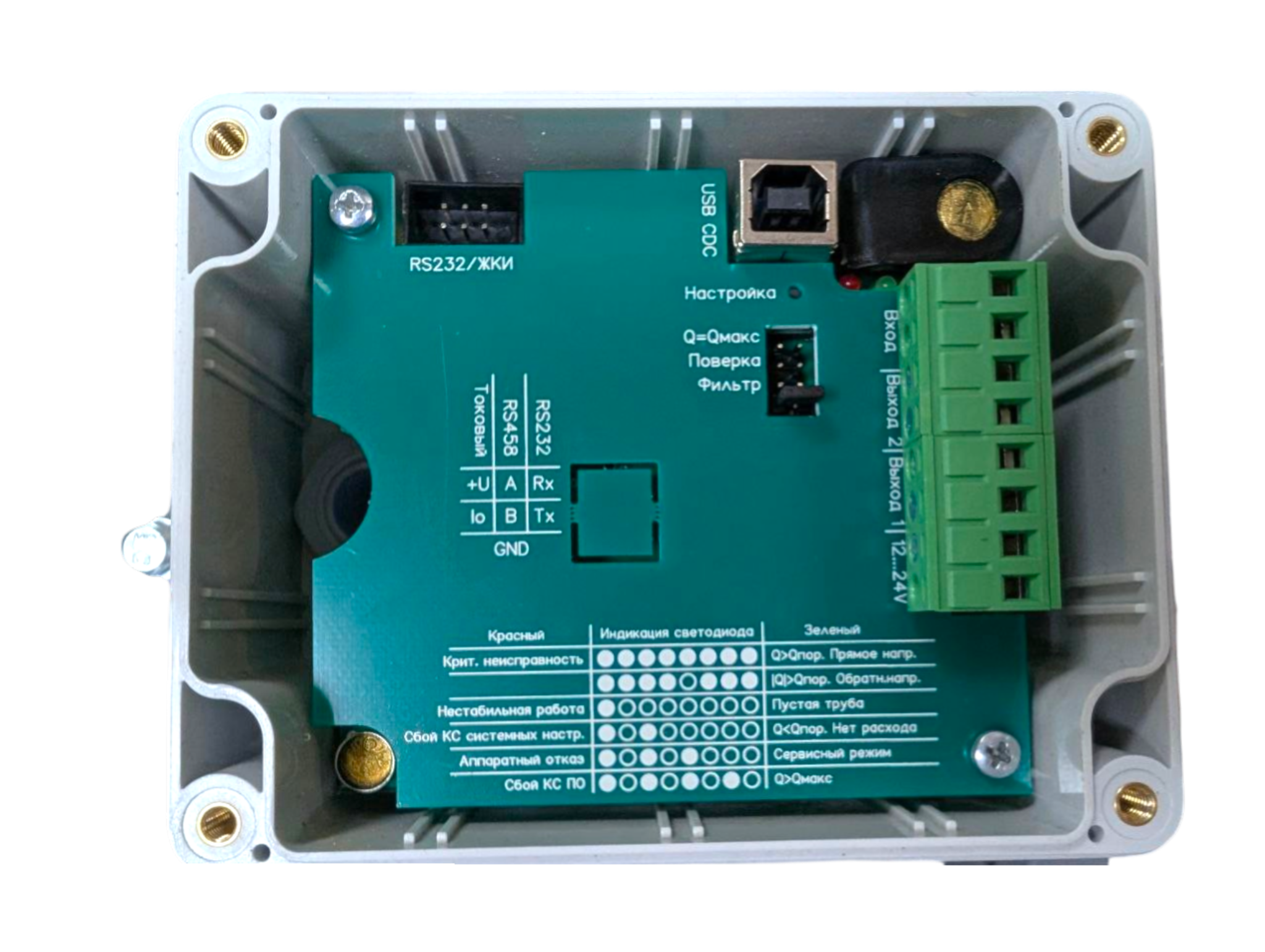

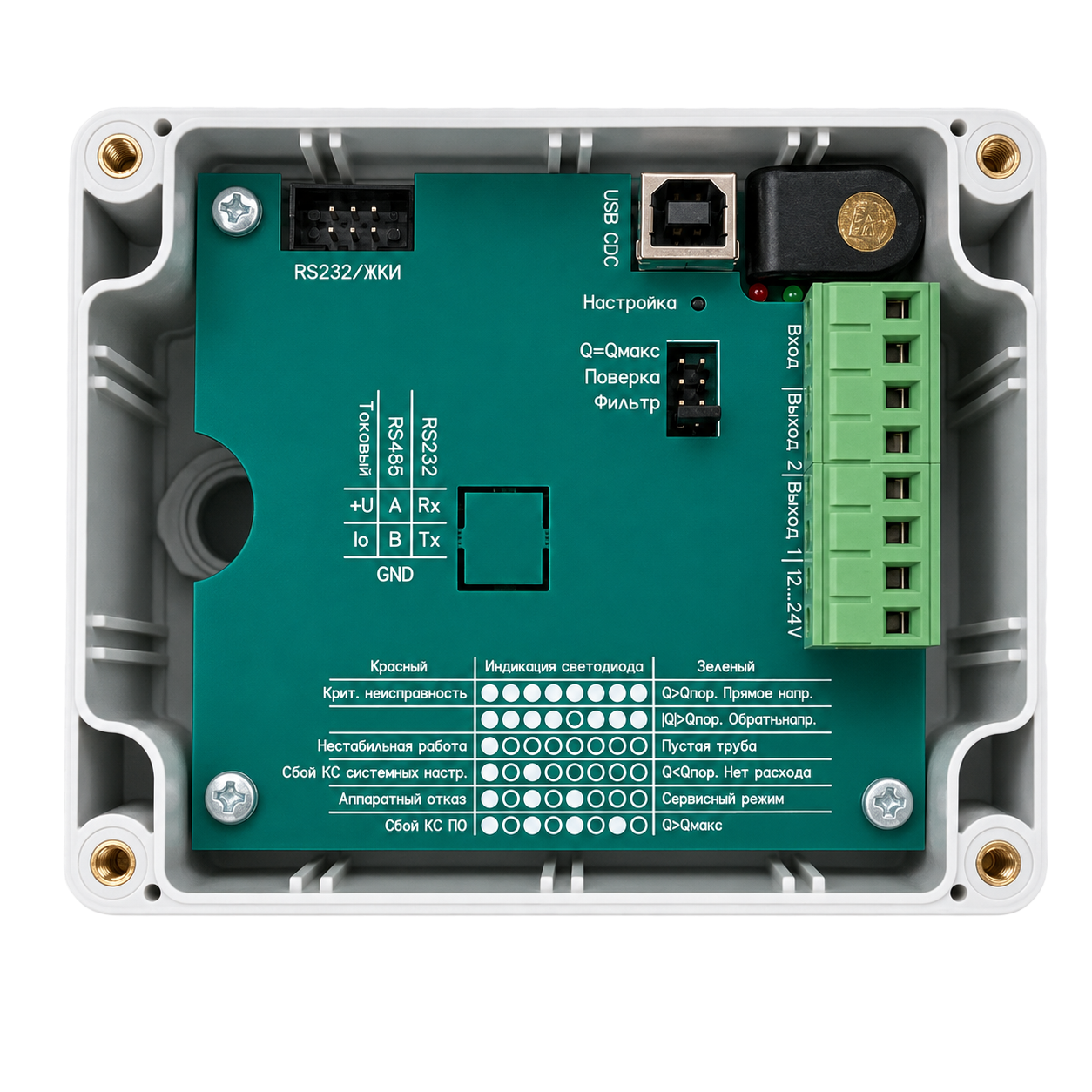

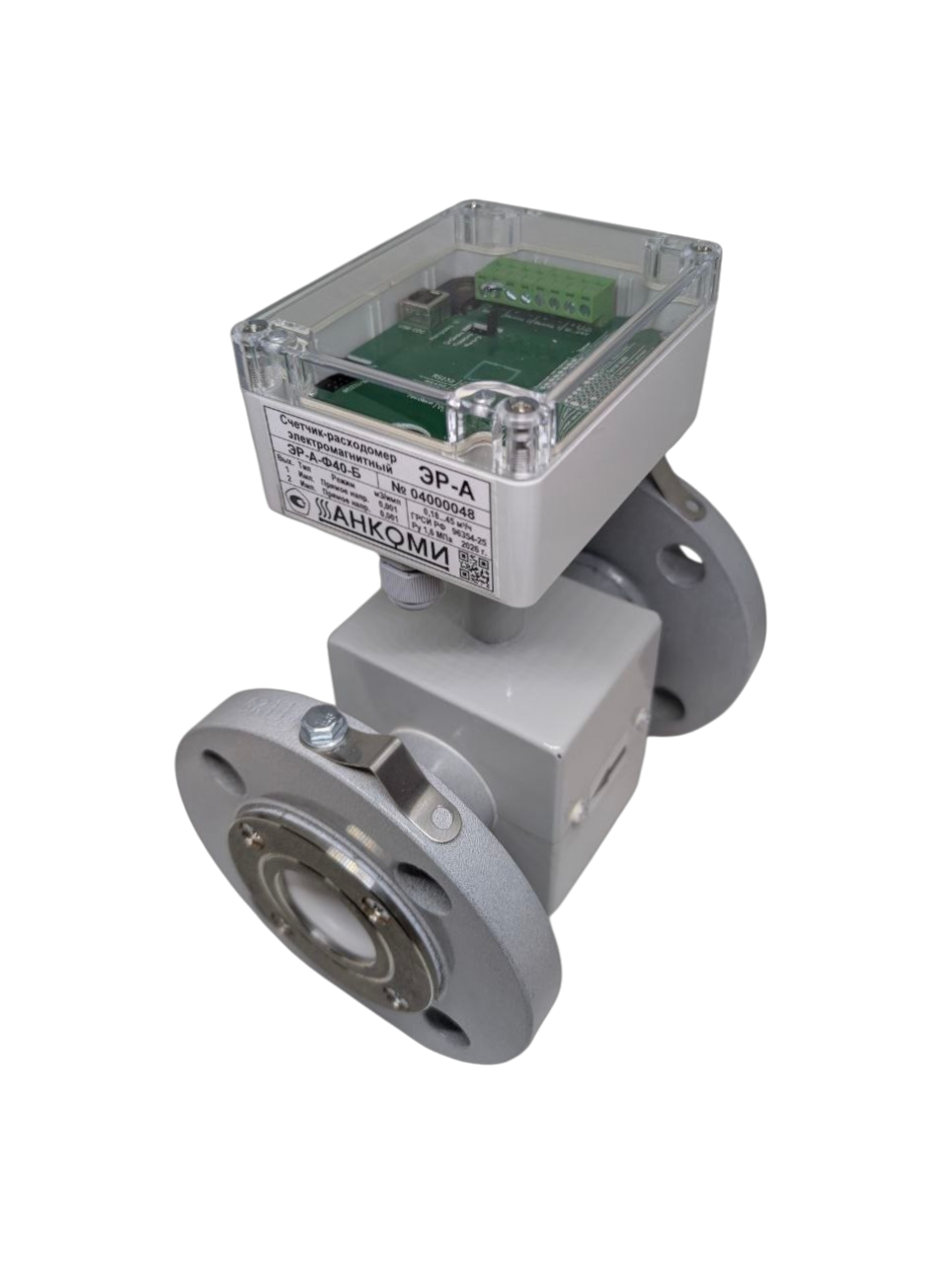

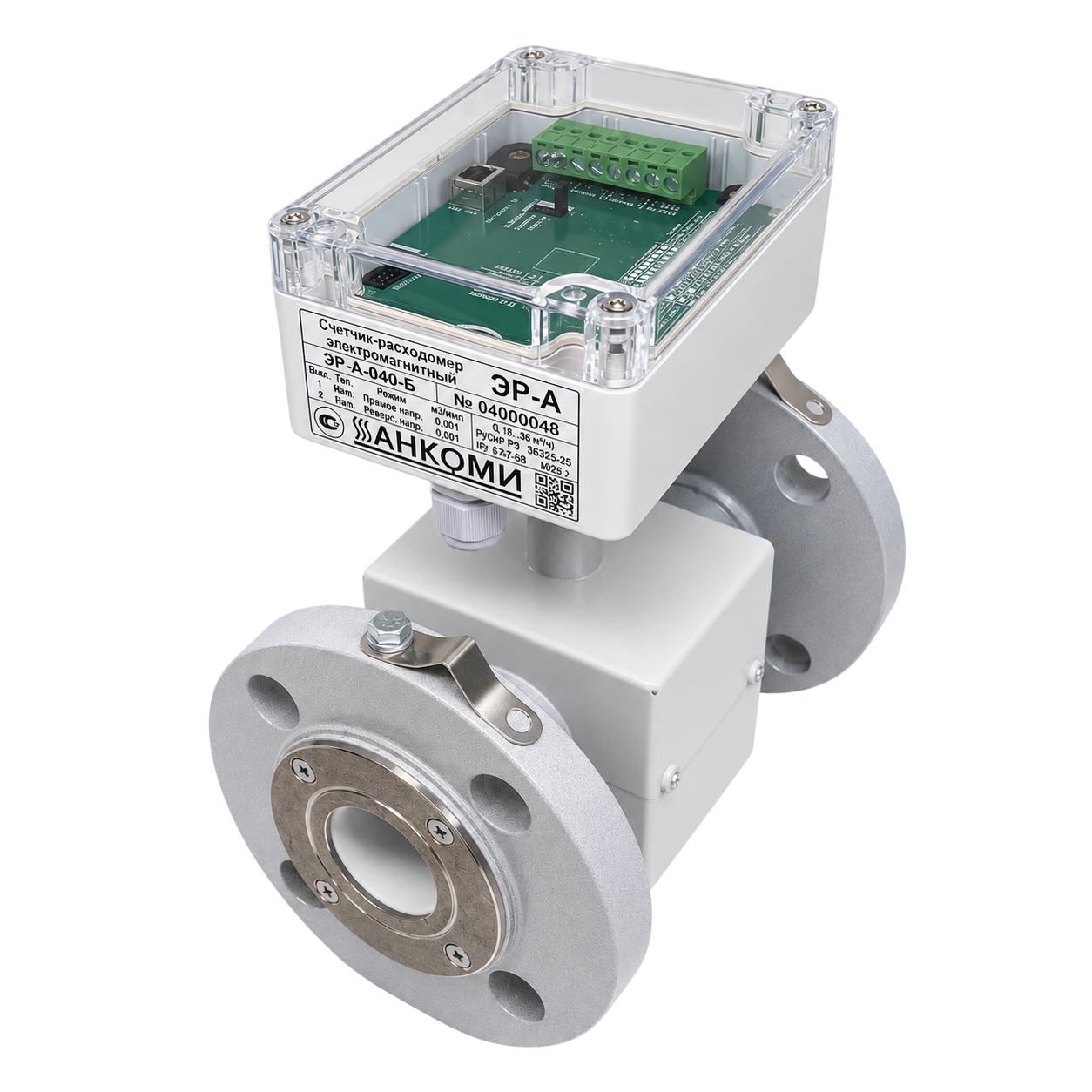

Возможны измерения прямого и реверсивного потоков. Нештатные ситуации индицируются светодиодами. Встроен USB-B, возможна установка дополнительных интерфейсов (плат расширения).

Технические характеристики

Порог чувствительности (Qпор), значения минимального (Qмин), переходных (Qпер1 и Qпер2) и максимального (Qмакс) расходов в зависимости от Ду и класса ЭР-А приведены в таблицах.

Ду,мм	Класс	Q_пор	Q_мин	Q_пер2	Q_пер1	Q_макс
15	Б	0,0065	0,026	0,043	0,065	6,5
15	В	0,0065	0,013	0,026	0,065	6,5
20	Б	0,01	0,04	0,067	0,1	10
20	В	0,01	0,02	0,04	0,1	10
25	Б	0,018	0,072	0,12	0,18	18
25	В	0,018	0,036	0,072	0,18	18
32	Б	0,03	0,12	0,2	0,3	30
32	В	0,03	0,06	0,12	0,3	30
40	Б	0,045	0,18	0,3	0,45	45
40	В	0,045	0,09	0,18	0,45	45
50	Б	0,075	0,3	0,5	0,75	75
50	В	0,075	0,15	0,30	0,75	75
65	Б	0,12	0,48	0,8	1,2	120
65	В	0,12	0,24	0,48	1,2	120
80	Б	0,2	0,8	1,33	2	200
80	В	0,2	0,4	0,8	2	200
100	Б	0,3	1,2	2	3	300
100	В	0,3	0,6	1,2	3	300
150	Б	0,6	2,4	4	6	600
150	В	0,6	1,2	2,4	6	600

Метрологические характеристики

Классы	Q_пор	Q_мин	Q_пер2	Q_пер1
Б	Q_макс/1000	Q_макс/250	Q_макс/150	Q_макс/100
В	Q_макс/1000	Q_макс/500	Q_макс/250	Q_макс/150

Пределы допускаемой относительной погрешности, %
Диапазон расходов	Погрешность
Q_мин … Q_пер2	±4%
Q_пер2 … Q_пер1	±2%
Q_пер1 … Q_макс	±1%

Применяется к преобразованию объема в количество выходных импульсов и преобразованию расхода в частоту выходного сигнала.
