Описание
ТС-ТВК — комбинированное средство измерений для узлов коммерческого учета и систем контроля технологических параметров. Применяется в водяных системах теплоснабжения различной конфигурации, горячего и холодного водоснабжения на промышленных предприятиях и объектах ЖКХ.

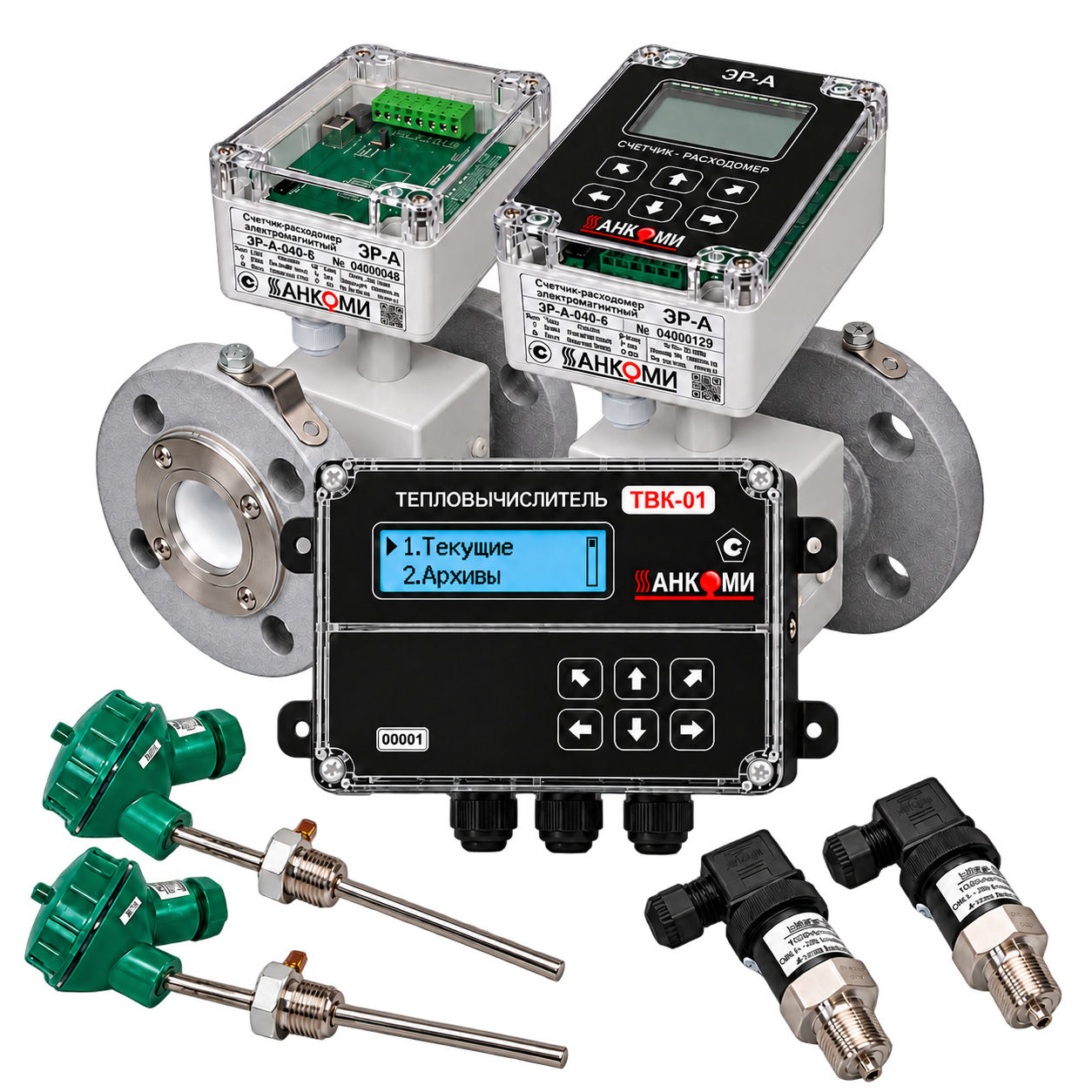

В состав входят тепловычислитель ТВК, преобразователи расхода с числоимпульсным выходом, комплекты и одиночные термометры сопротивления, преобразователи избыточного давления. Функциональные устройства и их параметры выбираются при заказе под схему измерений.
Теплосчетчик измеряет тепловую энергию и мощность, массу, объем и расход теплоносителя, температуру и разность температур, давление. Текущие и архивные параметры доступны на ЖКИ и через интерфейсы передачи данных.
Технические характеристики
- Тип прибора
- Комбинированный теплосчетчик
- Класс точности
- 1 или 2 по ГОСТ Р 51649-2014, в зависимости от применяемых преобразователей расхода
- Системы теплоснабжения
- 1 с ТВК-01 / 2 с ТВК-02
- Системы водоснабжения
- До 3 с ТВК-01 / до 6 с ТВК-02
- Каналы расхода
- 3 с ТВК-01 / 6 с ТВК-02
- Каналы температуры
- 2 с ТВК-01 / 5 с ТВК-02
- Каналы давления
- 3 с ТВК-01 / 6 с ТВК-02
- Температура теплоносителя
- От 0 до +180 °C; с КТСП-Н и КТС-Б — до +160 °C, с ТЭМ-110 — до +150 °C
- Избыточное давление
- От 0 до 2,5 МПа; диапазон определяется выбранным преобразователем давления
- Сигнал преобразователей давления
- 4–20 мА
- Термометры сопротивления
- R₀ = 100 или 500 Ом; α = 0,00385 или 0,00391 °C⁻¹ по ГОСТ 6651-2009
- Часовой архив
- 1488 часов (62 суток)
- Суточный архив
- 730 суток (2 года)
- Месячный архив
- 144 месяца (12 лет)
- Вывод данных
- ЖКИ, персональный компьютер, накопительный пульт и USB Flash; проводные и беспроводные каналы связи
